Kia Ceed: Système d'éclairage / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système électrique de carrosserie / Système d'éclairage / Composants et emplacement des composants

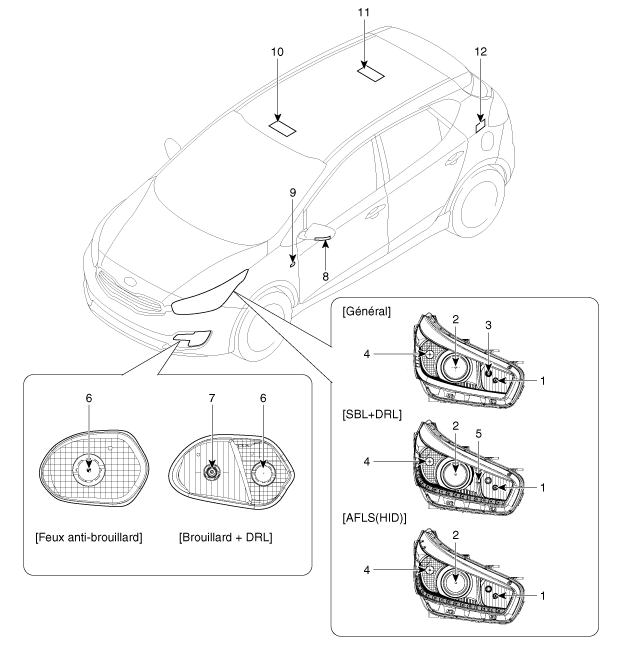

EMPLACEMENT DES COMPOSANTS

1. Phare (haut)
2. Phare (Bas)
3. Feux de position
4. Clignotant

5. Voyant de déformation statique
6. Feu antibrouillard avant
7. DRL
8. Clignotant latéral (rétroviseur de porte)

9. Témoin répétiteur latéral
10. Lampe de la console du plafonnier
11. Lampe de l'habitacle
12. Éclairage du coffre

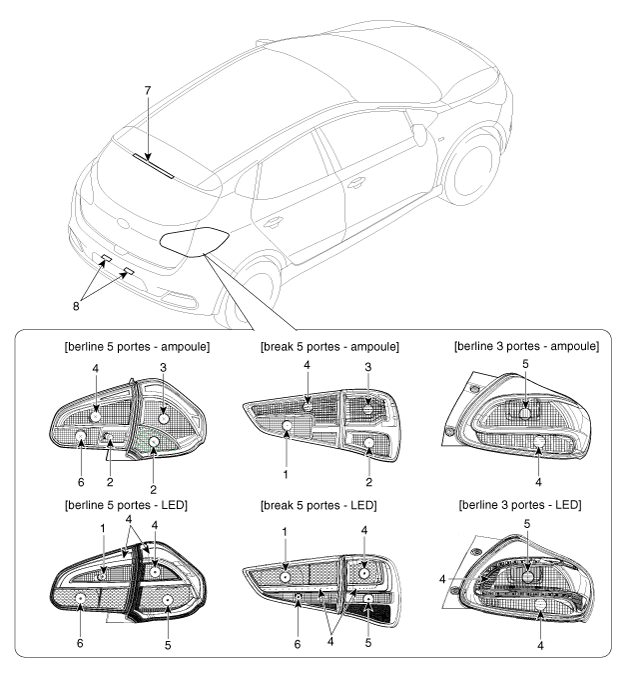

1. Feu de recul
2. Clignotant
3. Feu d’arrêt/arrière
4. Feux arrière

5. Feu de stop
6. Feu antibrouillard arrière
7. Feu de stop en hauteur
8. Éclairage de plaque d’immatriculation

Spécifications

Spécification Élément Type Watt (W) Phare Bas H7 55 D1S 35 ...

À phares / Composants et emplacement des composants

composant 1. Lentilles de phare et bloc de logement 2. Ampoule de feux de croisement 3. Ampoule du clignotant 4. Ampoule du feu de position 5. A ...
