Kia Ceed: Boîte de vitesse manuelle / Composants et emplacement des composants

Revue Technique Kia Cee'd / Système de transmission manuelle / Boîte de vitesse manuelle / Composants et emplacement des composants

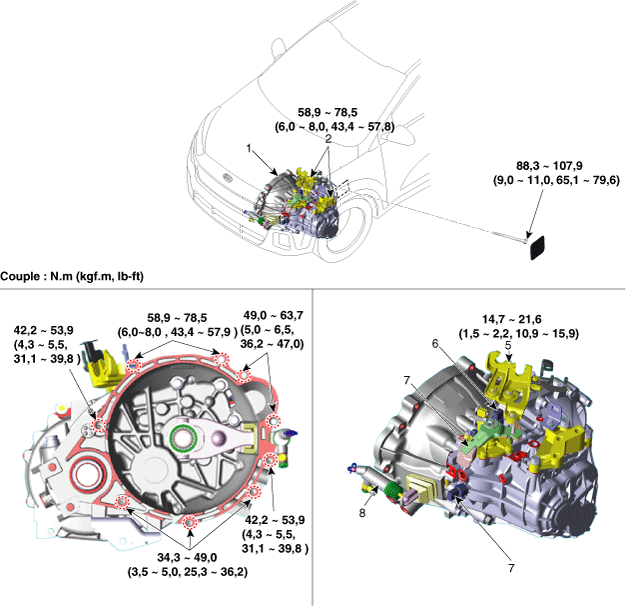

COMPOSANTS

1. Ensemble de la boîte de vitesses manuelle
2. Support de la boîte de vitesses manuel
3. Roulement de débrayage
4. Fourchette de débrayage
5. Support du câble de commande

6. Interrupteur des feux de recul
7. Arbre de commande complet
8. Ensemble du cylindre de débrayage
9. Interrupteur neutre

Procédures de réparation

DÉPOSE 1. Déposez les éléments suivants : (1) Carter du moteur (Reportez-vous au Système mécanique du moteur - &qu ...
