Kia Ceed: Système de préchauffage / Ensemble de l'unité du relais de bougie / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique du moteur / Système de préchauffage / Ensemble de l'unité du relais de bougie / Procédures de réparation

Contrôle

Inspectez l'unité de la bougie de préchauffage lors des conditions ci-dessous. Dans le cas contraire, l'unité de relais de la bougie de préchauffage peut ne pas fonctionner à cause de la chaleur de la bougie de préchauffage.

•	Température du liquide de refroidissement ≥ 60 °C

•	30 secondes après CLE ON

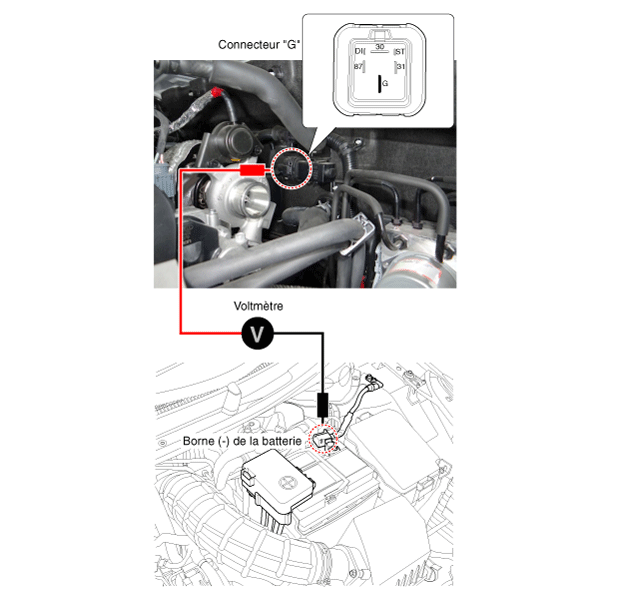

Mesurez la tension entre le connecteur de l'unité du relais de la bougie de préchauffage "G" et la borne de batterie (-).

Élément	État
Élément	Mettez le contact en position "OFF"	Mettez le contact
Normal	Environ 1 V	Tension de la batterie
Anormale	Environ 0 V	Environ 0 V

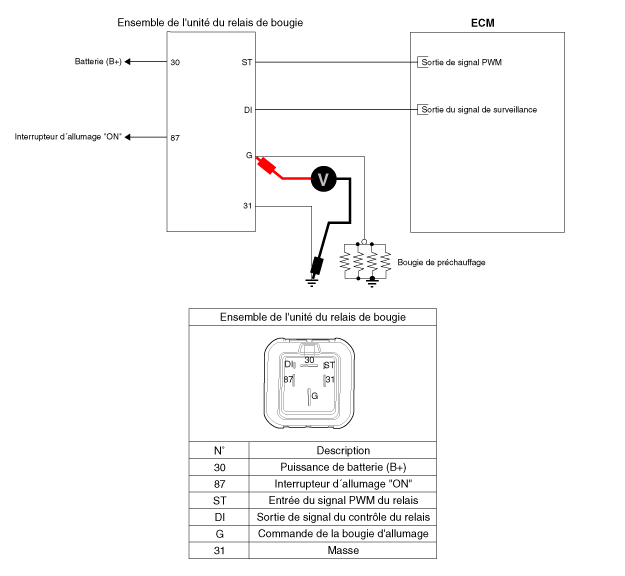

Diagrammes Schématiques

DÉPOSE

1.	Réglez le contacteur d'allumage en position OFF et débranchez la borne négative de la batterie (-).

2.	Démontez le filtre à air. (Reportez-vous au Système mécanique du moteur - "Filtre à air")

3.	Enlevez les écrous de fixation et débranchez le connecteur.

4.	Retirez l'unité du relais de la bougie de préchauffage (A) après avoir desserré les écrous de fixation.

INSTALLATION

1.	Pour la pose, suivez la procédure inverse de la dépose.
