DÉPOSE

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Débranchez la borne (-) de la batterie (A) puis la borne (+) (B).

3.	Enlevez le conduit d'air et l'ensemble du filtre à air. (Reportez-vous au Système mécanique du moteur - "Filtre à air")

4.	Déposez le support de fixation de la batterie (A) et le patin d'isolation (B) puis déposez la batterie.

5.	Débranchez le connecteur ECM (A), puis déposez le support ECM (B) après avoir retiré les boulons/l'écrou.

6.	Enlevez le plateau de la batterie (A) après avoir enlevé les boulons.

Contrôle

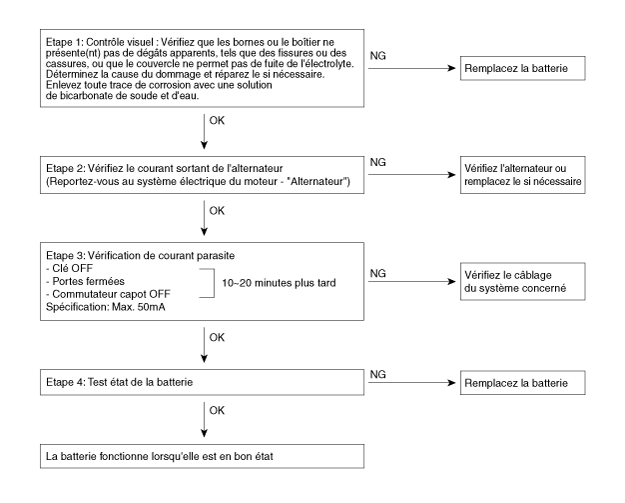

FORMULAIRE DE DIAGNOSTIC DE LA BATTERIE

Vérification du courant d'obscurité du véhicule

1.	DÉSACTIVEZ tous les dispositifs électriques puis DÉSACTIVEZ le commutateur d'allumage.

Fermez toutes les portes sauf le capot moteur, puis verrouillez toutes les portes.

(1)	Débranchez le connecteur de l'interrupteur du capot.

(2)	Fermer le coffre.

(3)	Fermez les portes ou retirez les interrupteurs de porte.

Attendez quelques minutes, jusqu'à ce que les systèmes électriques du véhicule se mettent en veille.

Pour une mesure précise du courant d'obscurité du véhicule, tous les systèmes électriques doivent être en veille. (Cela prend entre une heure et un jour.) Cependant, un courant d'obscurité approximatif du véhicule peut être mesuré après 10 à 20 minutes.

Connectez un ampèremètre en série entre la borne (-) de la batterie et le câble de masse puis déconnectez le serrage de la borne (-) de la batterie doucement.

Veillez à ce que les câbles de l'ampèremètre ne sortent pas de la borne (-) de la batterie et du câble de masse pour éviter de réinitialiser la batterie. En cas de réinitialisation, connectez à nouveau le câble de la batterie puis démarrez le moteur ou ACTIVEZ l'interrupteur d'allumage pendant plus de 10 s. Répétez la procédure depuis le N° 1.

Pour éviter que la batterie ne se réinitialise pendant la vérification,

a.	Connectez un câble de connexion entre la borne (-) de la batterie et le câble de masse

b.	Débranchez le câble de masse de la borne (-) de la batterie.

c.	Connectez un ampèremètre entre la borne (-) de la batterie et le câble de masse.

d.	Après la déconnexion du câble de connexion, lisez la valeur de courant sur l'ampèremètre.

Lisez la valeur de courant de l'ampèremètre.

•	Si le courant d'obscurité est au-dessus de la valeur limite, contrôlez l'absence de circuit anormal en déposant les fusibles un par un et en contrôlant le courant d'obscurité.

•	Contrôlez à nouveau le courant d'obscurité et contrôlez les unités suspectes en déposant les unités connectées au circuit anormal une par une.

Valeur limite (après 10 à 20 min): En dessous de 50mA

L′ANALYSEUR MICRO 570

L′analyseur MICRO 570 permet de tester le système de charge et de démarrage, y compris la batterie, le démarreur et l′alternateur.

※ En raison des risques de blessures corporelles, soyez toujours très prudent et portez les protections oculaires appropriées lors de l'intervention sur une batterie.

※ Lors de la charge de la batterie avec le résultat du test, la batterie doit être chargée totalement.

Pour obtenir un résultat de test précis, réduisez auparavant la tension de surface de la batterie avant le test quand vous testez la batterie après sa charge. (Voir les résultats de test de la batterie suivants)

CLAVIER

La touche Micro 570 du clavier donne accès aux fonctions suivantes :

PROCÉDURE DE TEST DE LA BATTERIE

Branchez le testeur à la batterie.

–	Branchez la pince rouge à la borne positive (+) de la batterie.

–	Branchez la pince noire à la borne négative (-) de la batterie.

Connecter solidement les pinces. Si le message "CHECK CONNECTION" est affiché à l′écran, rebrancher les pinces correctement.

2.	Le testeur demandera si la batterie branchée est "IN A VEHICLE" (dans un véhicule) ou "OUT OF A VEHICLE" (hors d'un véhicule). Sélectionnez à l'aide des touches fléchées, et appuyez ensuite sur "ENTER".

Choisissez CCA et appuyez sur la touche ENTER.

CCA: Ampères de démarrage à froid, ceci est une norme SAE de batterie pour un amorçage de démarrage à -0,4 °F (-18 °C).

Réglez la valeur CCA affichée à l′écran sur la valeur CCA affichée sur l′étiquette de la batterie à l′aide des touches haut et bas, et appuyez sur "ENTER".

Les valeurs nominales de batterie (CCA) affichées par le testeur doivent être identiques à celles affichées sur l′étiquette de la batterie.

5.	Le testeur va effectuer le test de batterie.

Le testeur affiche les résultats du test de la batterie, y compris la tension et les caractéristiques nominales de la batterie.

Reportez-vous au tableau suivant et prenez les mesures appropriées comme recommandées par Micro 570.

RÉSULTATS DE TEST DE LA BATTERIE

RÉSULTAT DE L′IMPRESSION

REMÈDE

Batterie bonne

Aucune action requise.

Bonne recharge

La batterie est en bon état.
Rechargez la batterie, puis utilisez-la
※ Vous devez suivre l'instruction ci-dessous quand vous chargez la batterie et effectuez un nouveau test, sinon, le résultat de test peut être imprécis. (Voir "Méthode de charge et de nouveau test après la charge de la batterie" ci-dessous.)

Chargez et retestez

Batterie incorrectement chargée

–	Chargez et testez à nouveau la batterie.

※ Vous devez suivre l'instruction ci-dessous quand vous chargez la batterie et effectuez un nouveau test, sinon, le résultat de test peut être imprécis. (Voir "Méthode de charge et de nouveau test après la charge de la batterie" ci-dessous.)

Remplacez la batterie

Remplacer la batterie et vérifier à nouveau le système de charge.

–	(un branchement incorrect des câbles du véhicule sur la batterie peut générer le message "REMPLACER BATTERIE". Testez à nouveau la batterie après avoir ôté les câbles et branché le testeur directement aux bornes de la batterie, avant de remplacer cette dernière)

Élément défectueux - Remplacer

Charger et tester à nouveau la batterie.

–	Si Micro 570 recommande "REMPLACEZ BATTERIE", remplacez la batterie et contrôlez à nouveau le système de charge.

[Méthode de charge et de nouveau test après la charge de la batterie]

Charge batterie

Réglez le chargeur de la batterie sur "Mode auto" (le mode dans lequel le courant de charge chute lors de la charge de la batterie.) et chargez la batterie jusqu'à ce que le courant de charge baisse et soit proche de zéro ou que le chargeur vous avertisse avec une alarme quand la charge est terminée.

(Temps de charge minimum recommandé : plus de 3 heures avec le mode auto qui est expliqué ci-dessus)

•

Si la batterie n'est pas chargée totalement, la tension de surface de la batterie est élevée quand la quantité de courant chargé (CCA) dans la batterie est basse. Si vous mesurez la batterie dans cette condition, le testeur peut mal évaluer le fait que le sulfatage de la batterie ait eu lieu parce que la quantité de courant dans la batterie est trop basse comparé à la tension de la batterie.

* Tension de surface : quand la batterie est chargée, la température de l'électrolyte augmente et la réaction chimique devient active et entraîne une augmentation excessive de la tension de la batterie.

Il est connu qu'il faut un jour environ pour réduire complètement cette tension de surface accrue.

Test de la batterie après la charge

Ne testez pas la batterie juste après la charge. Testez la batterie une fois la tension de surface de la batterie réduite comme mentionné dans la procédure suivante.

(1)	Quand la charge de la batterie est terminée, installez la batterie dans le véhicule.

(2)	Placez la clé de contact sur la position ON et allumez les feux de croisement et attendez 5 minutes. (Décharge de 5 minutes)

(3)	Éteignez le phare et coupez le contact et attendez 5 minutes. (Attente de 5 minutes)

(4)	Déposez le câble +, - de la batterie et testez la batterie.

Lorsque vous remplissez un rapport sur une batterie, l′impression des résultats de test de la batterie doit être jointe.

PROCÉDURE DE TEST DE DÉMARREUR

7.	Après le test de la batterie, appuyez immédiatement sur la touche “Enter” pour effectuer le test du démarreur.

8.	Mettez le moteur en marche.

À la tension de démarrage et les résultats du test du démarreur s'affichent à l′écran.

Reportez-vous au tableau suivant et prenez les mesures appropriées comme recommandées par Micro 570.

RÉSULTATS DE TEST DE DÉMARREUR

RÉSULTAT DE L′IMPRESSION

REMÈDE

Tension de démarrage normale

Le système indique que le démarreur est normal

Tension de démarrage faible

La tension de démarrage est inférieure à la valeur normale

–	Vérifiez le démarreur

Chargez la batterie

Le niveau de charge de la batterie est trop faible pour permettre le test

–	Chargez la batterie et testez à nouveau

Remplacez la batterie

–	Si le véhicule n'est pas démarré alors que la condition de la batterie affiche "BONNE BATTERIE", contrôlez l'absence de circuit ouvert dans le câblage, la connexion du câble de batterie, le démarreur et réparez ou remplacez si nécessaire.

–	Si le moteur est lancé, vérifier le circuit de carburant.

Lorsqu'on réalise l′essai sur une véhicule équipé d′un vieux moteur diesel, le résultat de l′essai ne sera pas positif si la bougie à incandescence n'a pas été réchauffée. Réaliser l′essai après avoir réchauffé le moteur pendant 5 minutes.

PROCÉDURE DE TEST DU SYSTÈME DE CHARGE

10.	Appuyez sur la touche “Enter” pour commencer le test du système de charge.

11.	Le testeur affiche la tension réelle de l'alternateur. Appuyez sur ENTER pour continuer.

12.	Désactivez tous les consommateurs électriques et faites tourner le moteur 5 secondes en appuyant sur la pédale d'accélérateur. (Suivez les instructions à l'écran)

13.	Le message indiquant que le régime moteur est détecté s'affiche sur l'écran. Appuyez sur ENTER pour continuer.

14.	Si le régime moteur n'est pas détecté, appuyez sur ENTER après avoir fait tourner le moteur.

15.	Le testeur effectue le test de système de charge hors charge.

16.	Allumez les charges électriques (climatiseur, témoins, audio, etc.). Appuyez sur ENTER pour continuer.

17.	Le testeur effectue le test de système de charge avec charge.

18.	Faites tourner le moteur 5 secondes en appuyant sur la pédale d'accélérateur. (Suivez les instructions à l'écran)

19.	Le message indiquant que le régime moteur est détecté s'affiche sur l'écran. Appuyez sur ENTER pour continuer.

20.	Si le régime moteur n'est pas détecté, appuyez sur ENTER après avoir fait tourner le moteur.

21.	Eteignez les charges électriques (climatiseur, témoins, audio, etc.). Éteignez le moteur.

22.

La tension de charge et les résultats du test de charge s'affichent à l'écran.

Couper le moteur déconnecte les serrages du testeur de la batterie. Reportez-vous au tableau suivant et prenez les mesures appropriées comme recommandées par Micro 570.

RÉSULTATS DU TEST DU SYSTÈME DE CHARGE

RÉSULTAT DE L′IMPRESSION

REMÈDE

SYSTÈME DE CHARGE NORMAL/FLUCTUATION DE DIODE NORMALE

Le système de charge fonctionne normalement.

Aucune tension de charge

L'alternateur ne fournit pas de courant de charge à la batterie

–	Contrôlez les courroies, la connexion entre l'alternateur et la batterie et remplacez les courroie, le câble ou l'alternateur si nécessaire.

Tension de charge basse

L'alternateur ne fournit pas de courant de charge à la batterie, ni une charge électrique suffisante au système

–	Vérifiez les courroies et l’alternateur et remplacez si nécessaire.

Haute tension de charge

À la tension de l′alternateur vers la batterie est supérieure à la limite normale au cours de la régulation de la tension.

–	Vérifiez la connexion et la mise à la masse et remplacez le régulateur si nécessaire.

–	Vérifiez le niveau d’électrolyte de la batterie.

Ondulation excessive détectée

Une ou plusieurs diode(s) de l'alternateur ne fonctionne(nt) pas correctement

–	Vérifiez le montage de l’alternateur et les courroies et remplacez si nécessaire.

L'analyseur MDX-670P

L'analyseur du système électrique et de la conductance de la batterie MDX-670P teste les batteries ainsi que les système de charge et de démarrage du véhicule.

Il affiche les résultats du test en quelques secondes et possède une imprimante intégrée qui fournit une copie des résultats.

1)	En raison des risques de blessures corporelles, soyez toujours très prudent et portez les protections oculaires appropriées lors de l′intervention sur une batterie.

Lors de la charge de la batterie avec le résultat du test, la batterie doit être chargée totalement. Pour obtenir un résultat de test précis, réduisez auparavant la tension de surface de la batterie avant le test quand vous testez la batterie après sa charge. (Voir les résultats de test de la batterie suivants)

Connectez la pince rouge à la borne positive (+) et la noire à la borne négative (-).

Pour une bonne connexion, déplacez les pinces d'avant en arrière. Les deux pinces du testeur doivent être fermement connectées avant le test. Une mauvaise connexion entraînera un message de CONTRÔLE DE CONNEXION ou REMUER PINCE. Si le message apparaît, nettoyez les bornes et reconnectez les pinces.

Faites défiler et sélectionnez DANS LE VÉHICULE ou HORS DU VÉHICULE pour une batterie non connectée au véhicule.

Suite à un test DANS LE VÉHICULE, il vous sera demandé de tester les systèmes de démarrage et de charge.

Faites défiler et sélectionnez CHARGÉ NORMALEMENT, PLAQUE PLATE AGM, ou AGM SPIRAL si applicable.

Si le véhicule est équipé d'une fonction ISG, sélectionnez PLAQUE PLATE AGM.

Faites défiler et sélectionnez le système nominal de batterie.

En général, la valeur CCA est marquée sur l'étiquette de la batterie mais parfois en valeur EN ou SEA. Sélectionnez-en une.

–	CCA: Ampérage de démarrage à froid, comme spécifié par SAE. Le taux le plus commun pour le démarrage des batteries à 0 ºF (–17,8 ºC).

–	EN: Norme européenne

–	SAE : Society of Automotive Engineers, le label européen de CCA

5.	Réglez la valeur séléctionnée affichée à l'écran sur la valeur affichée sur l'étiquette de la batterie à l'aide des touches haut et bas.

6.	Appuyez sur ENTER pour démarrer le test.

Après quelques secondes, le testeur affiche la condition de la batterie et la tension mesurée. Le testeur affiche également le taux sélectionné de la batterie et les unités.

RÉSULTATS DE TEST DE LA BATTERIE

RÉSULTAT DE L′IMPRESSION

REMÈDE

Batterie bonne

Aucune action requise.

Bonne recharge

La batterie est en bon état. Rechargez la batterie, puis utilisez-la.
※ Vous devez suivre l'instruction ci-dessous quand vous chargez la batterie et effectuez un nouveau test, sinon, le résultat de test peut être imprécis. (Voir "Méthode de charge et de nouveau test après la charge de la batterie" ci-dessous.)

Chargez et retestez

Batterie incorrectement chargée

–	Chargez et testez à nouveau la batterie.

Remplacez la batterie

Remplacer la batterie et vérifier à nouveau le système de charge.

–	(un branchement incorrect des câbles du véhicule sur la batterie peut générer le message "REMPLACEZ BATTERIE". Testez à nouveau la batterie après avoir ôté les câbles et branché le testeur directement aux bornes de la batterie, avant de remplacer cette dernière)

MAUVAISE BATTERIE. REMPLACEZ

Charger et tester à nouveau la batterie.

–	Si le message est "REMPLACER BATTERIE", remplacez la batterie et contrôlez à nouveau le système de charge.

[Méthode de charge et de nouveau test après la charge de la batterie]

Charge batterie

•

Il est connu qu'il faut un jour environ pour réduire complètement cette tension de surface accrue.

Test de la batterie après la charge

Ne testez pas la batterie juste après la charge. Testez la batterie une fois la tension de surface de la batterie réduite comme mentionné dans la procédure suivante.

(1)	Quand la charge de la batterie est terminée, installez la batterie dans le véhicule.

(2)	Placez la clé de contact sur la position ON et allumez les feux de croisement et attendez 5 minutes. (Décharge de 5 minutes)

(3)	Éteignez le phare et coupez le contact et attendez 5 minutes. (Attente de 5 minutes)

(4)	Déposez le câble +, - de la batterie et testez la batterie.

Pour un test dans le véhicule, l'affichage alterne entre les résultats de test et le message "APPUYER POUR LE TEST DU DÉMARREUR".

Avant de démarrer le test, contrôlez la courroie de transmission de l'alternateur. Une courroie terne, usée ou lâche empêche le moteur d'atteindre le régime nécessaire pour le test.

8.	Appuyez sur le bouton ENTER pour commencer le test du démarreur.

9.	Démarrez le moteur lorsqu'on vous le demande.

10.

Le testeur affiche la décision concernant le système du démarreur, la tension d'allumage et le temps d'allumage en millisecondes.

RÉSULTATS DE TEST DE DÉMARREUR

RÉSULTAT DE L′IMPRESSION

REMÈDE

Tension de démarrage normale

Le système indique que le démarreur est normal

Tension de démarrage faible

La tension de démarrage est inférieure à la valeur normale

–	Vérifiez le démarreur

Chargez la batterie

Le niveau de charge de la batterie est trop faible pour permettre le test

–	Chargez la batterie et testez à nouveau

Remplacez la batterie

–	Si le véhicule n'est pas démarré alors que la condition de la batterie affiche "BONNE BATTERIE", contrôlez l'absence de circuit ouvert dans le câblage, la connexion du câble de batterie, le démarreur et réparez ou remplacez si nécessaire.

–	Si le moteur est lancé, vérifier le circuit de carburant.

Pour un test dans le véhicule, l'affichage alterne entre les résultats de test et le message "APPUYER POUR LE TEST DE CHARGE".

Étape 3 : Test du système de charge

11.	Appuyez sur le bouton ENTER pour commencer le test de charge.

12.	Faites tourner le moteur sans charge. (en suivant les invites à l'écran)

13.	Le message indiquant que le régime moteur est détecté s'affiche sur l'écran. Mettez le moteur au ralenti.

14.	Allumez les charges électriques (climatiseur, témoins, audio, etc.). Appuyez sur ENTER pour continuer.

15.	Allumez les charges électriques (climatiseur, témoins, audio, etc.). Appuyez sur ENTER pour continuer.

16.	Le message indiquant que le régime moteur est détecté s'affiche sur l'écran. Mettez le moteur au ralenti.

17.	Arrêtez la charge et le moteur.

18.

La décision concernant le système de charge est affiché à la fin de la procédure.

RÉSULTAT DE L′IMPRESSION

REMÈDE

PAS DE PROBLÈMES

Le système indique une sortie normale de l'alternateur.

PAS DE SORTIE

Aucune sortie de l'alternateur n'est détectée.

–	Contrôlez toutes les connexions depuis et vers l'alternateur, en particulier la connexion à la batterie. Si la connexion est lâche ou très corrodée, nettoyez ou remplacez le câble et testez à nouveau.

–	Si les courroies et les connexions sont en bon état, remplacez l'alternateur. (Les anciens véhicules utilisent des régulateurs de tension externes, ce qui peut ne nécessiter que le remplacement du régulateur de tension.)

Sortie basse

L'alternateur ne fournit pas de courant de charge à la batterie, ni une charge électrique suffisante au système

–	Vérifiez les courroies et l’alternateur et remplacez si nécessaire.

SORTIE ÉLEVÉE

À la tension de l′alternateur vers la batterie est supérieure à la limite normale au cours de la régulation de la tension.

–	Vérifiez la connexion et la mise à la masse et remplacez le régulateur si nécessaire.

–	Vérifiez le niveau d’électrolyte de la batterie.

FLUCTUATION EXCESSIVE

À la tension de l′alternateur vers la batterie est supérieure à la limite normale au cours de la régulation de la tension.

–	Vérifiez le montage de l’alternateur et les courroies et remplacez si nécessaire.

Chargez la batterie

La tension du démarreur est faible et la batterie est déchargée. Chargez la batterie complètement et effectuez à nouveau le test du système du démarreur.

Remplacez la batterie

La batterie doit être remplacée avant que le système de démarrage puisse être testé.

19.	Appuyez sur le bouton BACK/PRINT pour enregistrer les résultats du test ou sur MENU pour revenir au menu Options.

NETTOYAGE

1.	Assurez-vous que l′interrupteur d′allumage et tous les accessoires sont en position OFF.

2.	Débranchez les câbles de la batterie (en commençant par le négatif).

Déposez la batterie du véhicule.

Prenez soin de protéger votre peau contre l′électrolyte, dans le cas où la coque de la batterie présente des fissures ou des fuites.

Le port de gants en caoutchouc (spéciaux, pas de type ménager) est nécessaire lors de la dépose de la batterie.

Vérifier que le support de la batterie n'a pas été endommagé par une perte d′acide de la batterie. Si c'est le cas, il sera nécessaire de nettoyer la zone affectée avec une solution d′eau pure, chaude et de bicarbonate de sodium. Nettoyez la zone avec une brosse dure et essuyez-la avec un torchon imbibé d′eau et de bicarbonate de sodium.

5.	Nettoyez le dessus de la batterie avec la solution décrite ci-dessus.

6.	Rechercher des fissures sur le dessus de la coque de la batterie et son couvercle. En présence de fissures, remplacez la batterie.

7.	Nettoyez les cosses avec un outil adapté.

8.	Nettoyer la surface interne des pinces de raccordement avec un outil de nettoyage approprié. Changer les câbles élimés ou endommagés ainsi que les pinces de raccordement brisées.

9.	Posez la batterie dans le véhicule.

10.	Branchez les cosses aux bornes de batterie, en vous assurant que les sommets des cosses et des bornes sont affleurants.

11.	Serrez correctement les écrous des brides.

12.

Recouvrez tous les branchements de graisse minérale après serrage.

Quand les batteries sont en cours de chargement, un gaz explosif se forme au-dessous du couvercle de chaque cellule. Ne fumez pas Àprès des batteries en cours de chargement ou qui viennent d′être chargées. Ne pas rompre les circuits sous tension aux bornes des batteries en cours de chargement.

Une étincelle apparaîtra, à l′endroit où le circuit aura été rompu. Tenir la batterie à l′abri de toute flamme.

INSTALLATION

Pour la pose, suivez la procédure inverse de la dépose.

Lors de l'installation de la batterie, fixez le support de fixation correctement sur le plateau.

Batterie / Description et fonctionnement

Description 1. À la batterie sans entretien, comme son nom l′indique, ne nécessite aucun entretien et n'est dotée d′aucun capuchon d′élément de bat ...

Capteur de la batterie / Description et fonctionnement

Description Les véhicules ont de nombreuses unités de commande qui utilisent plus d'électricité. Ces unités commandent leur propre système basé sur les informations de di ...

Autres materiaux:

Manuel du proprietaire Kia Cee'd: 5. Contrôle du volant
Le message ci-dessus apparaît si le levier de vitesse est en position R (marche arrière). Le volant est contrôlé automatiquement. Le système se désactive si vous maintenez fermement le volant lors de la phase de contrôle automatique du volant. Le système se désact ...

Revue Technique Kia Cee'd: Composants et emplacement des composants
COMPOSANTS 1. Ensemble de la boîte de vitesses manuelle 2. Support de la boîte de vitesses manuel 3. Roulement de débrayage 4. Fourchette de débrayage 5. Support du câble de commande 6. Interrupteur des feux de recul 7. Arbre de co ...
