Kia Ceed: Système ESP (Programme de stabilit Électronique) / Capteur de décélération G / Procédures de réparation

Revue Technique Kia Cee'd / Système de freinage / Système ESP (Programme de stabilit Électronique) / Capteur de décélération G / Procédures de réparation

DÉPOSE

1.	Réglez l'interrupteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).

2.	Tirez le siège du passager vers l'avant jusqu'à la butée.

3.	Débranchez le connecteur du capteur d'amplitude du lacet et du capteur G latéral (A).

Déposez les boulons de fixation (B).

Couple de serrage :

7,8 ~ 11,8 N.m (0,8 ~ 1,2 Kgf.m, 5,8 ~ 8,7 Ib-ft)

Pour la pose, suivez la procédure inverse de la dépose.

En cas de remplacement du capteur d'amplitude de lacet, effectuez "Calibrage du capteur G longitudinal" avec GDS.

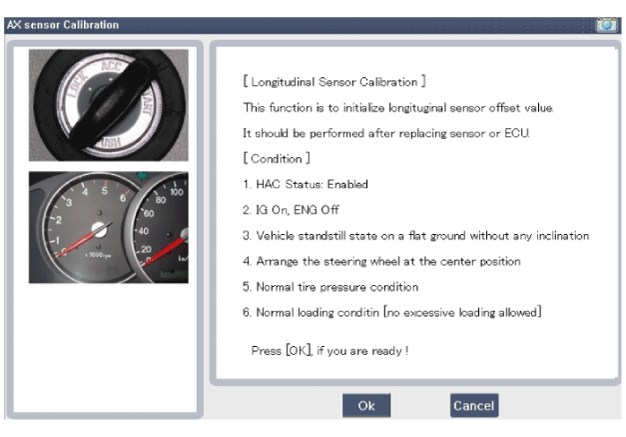

Calibrage du capteur G

1.	Allumage "OFF" branchez GDS.

2.	Allumage "ON" et moteur "OFF" choisissez le nom du véhicule et le système ESP.

3.	Effectuez le calibrage du capteur G.

4.	Après le calibrage du capteur G de ESP, entrez dans le système EPB.

5.	Effectuez le calibrage du capteur G.

6.	Effectuez la procédure "Calibrage du capteur G" avec GDS.

7.	Terminez la procédure "Calibrage du capteur G".
