Kia Ceed: ABS (Système de frein anti-blocage) / Diagrammes schématiques

Revue Technique Kia Cee'd / Système de freinage / ABS (Système de frein anti-blocage) / Diagrammes schématiques

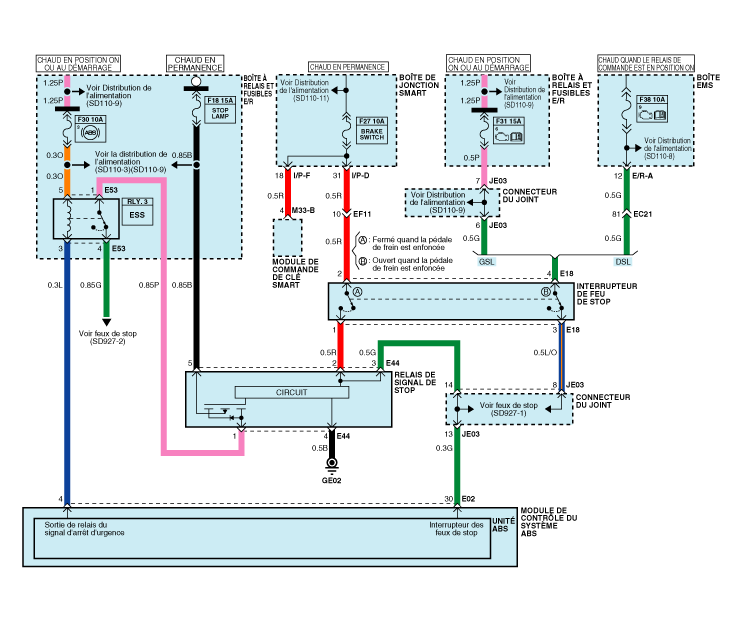

Diagramme de circuit - ABS (1)

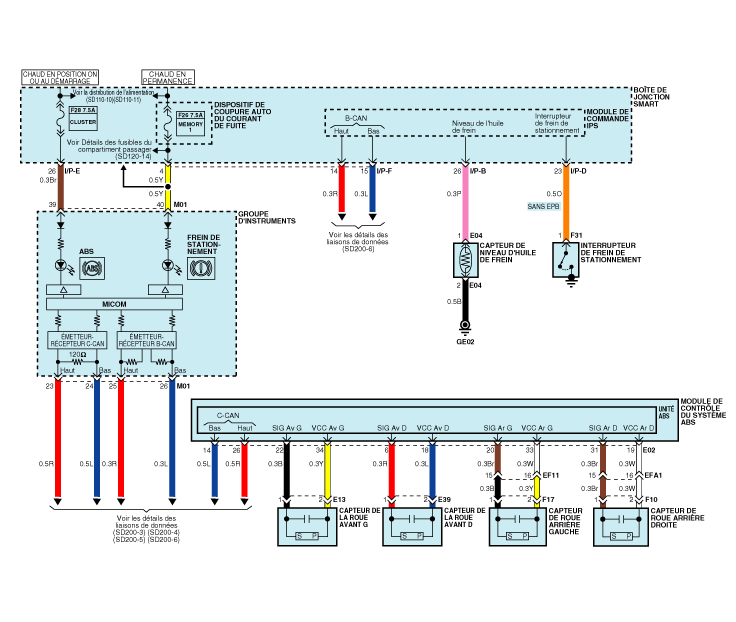

Diagramme de circuit - ABS (2)

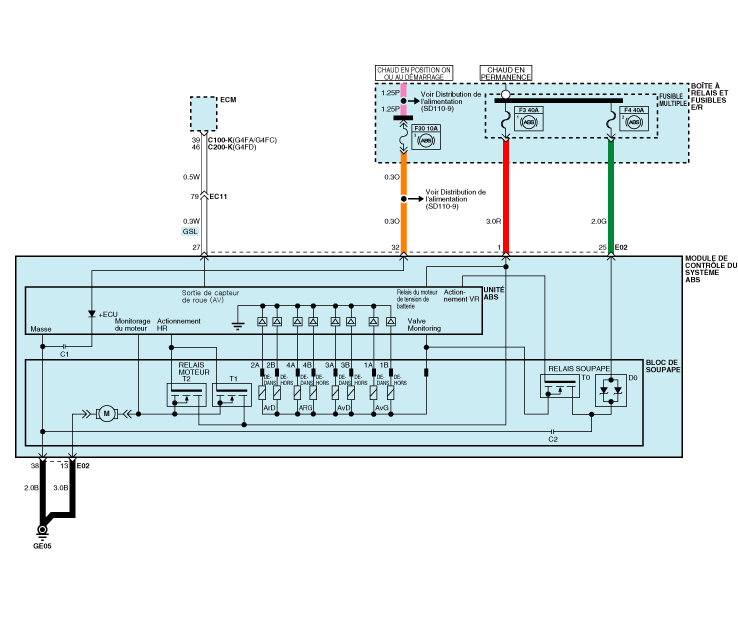

Diagramme de circuit - ABS (3)

Entrée/sortie du connecteur ECU (ABS)

N° de câble	Désignation	Courant		Résistance du câble autorisée max. R_L (mΩ)
N° de câble	Désignation	MAX	MIN	Résistance du câble autorisée max. R_L (mΩ)
13	Masse pour la pompe de recirculation	39 A	10 A	-
38	Masse pour les électrovannes et ECU	15 A	2 A	-
1	Alimentation de tension pour le moteur de la pompe	39 A	10 A	-
25	Alimentation de tension pour les électrovannes	15 A	2 A	-
32	Tension pour ECU hybride	1 A	500 mA	60
22,6,20,31	Signal du capteur de vitesse de roue AV.G, AV.D, AR.G, AR.D	16,8 mA	5,9 mA	250
34,18,33,19	Alimentation de tension pour le capteur de vitesse de roue AV.G, AV.D, AR.G, AR.D	16,8 mA	5,9 mA	250
30	Signal de l’interrupteur des feux de stop	10 mA	5 mA	250
14	CAN Bas	30 mA	20 mA	250
26	CAN Haut	30 mA	20 mA	250
27	Sortie du capteur de vitesse de roue	Ouverture vidange	-	-

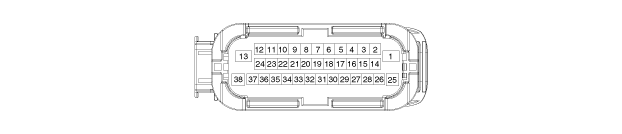

CONNECTEUR HECU ABS

Borne du connecteur		Spécification	État
Numéro	Description	Spécification	État
13	Masse pour la pompe de recirculation	Plage de courant : min. 10 A Max. 39A	en tout temps
38	Masse pour les électrovannes et ECU	Plage de courant : Min. 2 A Max. 15A	en tout temps
1	Alimentation de tension pour le moteur de la pompe	Tension de la batterie	en tout temps
25	Alimentation de tension pour les électrovannes	Tension de la batterie	en tout temps
34	Alimentation de tension pour le capteur de vitesse de roue AV.G, AV.D, AR.G, AR.D	Tension de la batterie	Allumage ON
18
33
19
22	Signal du capteur de vitesse de roue AV.G, AV.D, AR.G, AR.D	Tension (Haute) : 0,26 ~ 0,37 V Tension (Basse) : 0,13 ~ 0,18 V	Lors de la conduite
6
20
31
32	Tension pour ECU hybride	Tension de la batterie	CL ON/OFF
30	Interrupteur des feux de stop	Tension (Haute) ≥ 4,5 * ALL ON Tension (Basse) ≤ 2,0 * ALL ON	FREINS ON/OFF

Sortie de capteur sur GDS (ABS)

	Description	ABRÉVIATION	UNIT	Remarques
1	Capteur de vitesse du véhicule	VIT. VÉH	Km/h
2	Tension de la batterie	TENSION BATT.	V
3	Capteur de vitesse de roue AV.G	ROUE AV.G	Km/h
4	Capteur de vitesse de roue FR	ROUE AV.D	Km/h
5	Capteur de vitesse de roue AR.G	ROUE AR.G	Km/h
6	Capteur de vitesse de roue AR.D	ROUE AR.D	Km/h
7	LAMPE TÉMOIN ABS	LAMPE ABS	-
8	LAMPE TÉMOIN EBD	LAMPE EBD	-
9	FEUX DE STOP	TÉMOIN DE FREIN	-
10	TAT DU RELAIS DE LA POMPE	RELAIS DE LA POMPE	-
11	TAT DU RELAIS DE LA SOUPAPE	RELAIS DE LA SOUPAPE	-
12	Moteur	Moteur	-
13	Soupape avant gauche (ENTRÉE)	ENTRÉE AV.G	-
14	Soupape avant droite (ENTRÉE)	ENTRÉE AV.D	-
15	Soupape arrière gauche (ENTRÉE)	ENTRÉE AR.G	-
16	Soupape arrière droite (ENTRÉE)	ENTRÉE AR.D	-
17	Soupape avant gauche (SORTIE)	SORTIE AV.G	-
18	Soupape avant droite (SORTIE)	SORTIE AV.D	-
19	Soupape arrière gauche (SORTIE)	SORTIE AR.G	-
20	Soupape arrière droite (SORTIE)	SORTIE AR.D	-
