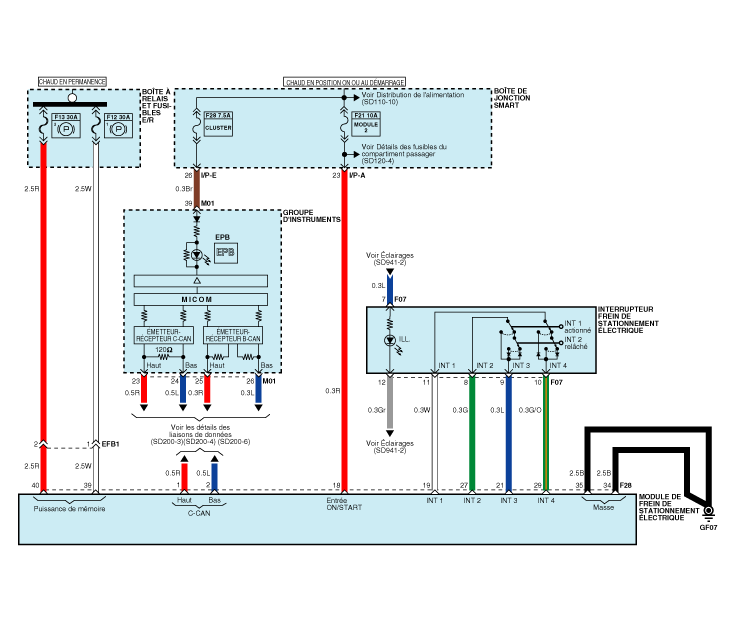

Diagramme du circuit EPB (1) |

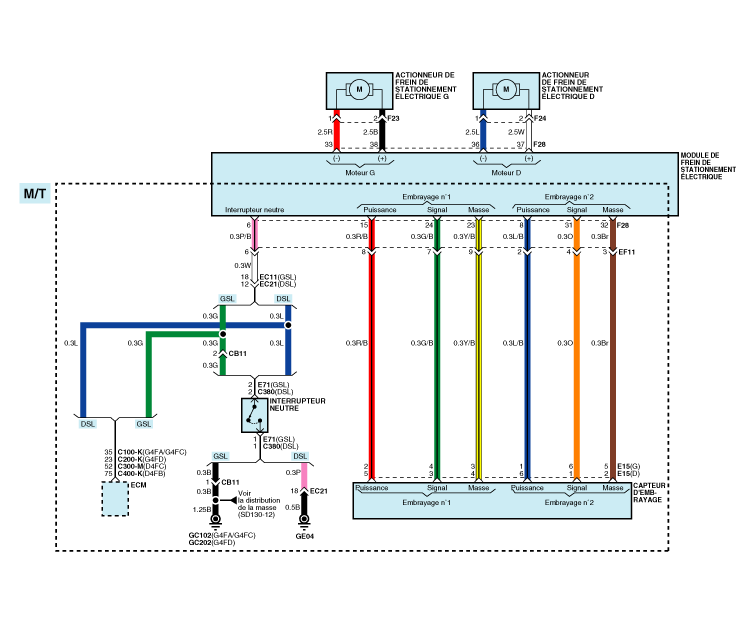

Diagramme du circuit EPB (2) |

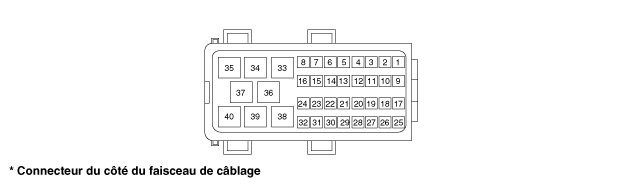

Entrée/sortie du connecteur EPB |
N° de broche |
Fonction |
N° de broche |
Fonction |
1 |
CAN Haut |
21 |
Interrupteur EPB 3 |
2 |
CAN Bas |
22 |
- |
3 |
- |
23 |
Masse d'embrayage 1 (MT uniquement) |
4 |
- |
24 |
Signal de sortie 1 (MT uniquement) |
5 |
- |
25 |
- |
6 |
Interrupteur neutre (uniquement MT) |
26 |
- |
7 |
- |
27 |
Interrupteur EPB 2 |
8 |
Puissance d'embrayage 2 |
28 |
- |
9 |
- |
29 |
Interrupteur EPB 4 |
10 |
- |
30 |
- |
11 |
- |
31 |
Signal de sortie 2 (MT uniquement) |
12 |
- |
32 |
Masse d'embrayage 2 (MT uniquement) |
13 |
- |
33 |
Moteur - d'étrier arrière gauche |
14 |
- |
34 |
masse |
15 |
Alimentation d'embrayage 1 (MT uniquement) |
35 |
masse |
16 |
- |
36 |
Moteur + d'étrier arrière droit |
17 |
- |
37 |
Moteur + d'étrier arrière droit |
18 |
Allumage 1 |
38 |
Moteur - d'étrier arrière gauche |
19 |
Interrupteur EPB 1 |
39 |
Puissance de moteur arrière droit |
20 |
- |
40 |
Puissance de moteur arrière gauche |
Revue Technique Kia Cee'd: Procédures de réparation
Contrôle
Vérifiez grâce à la procédure ci-dessous pour voir si la fonction de l′ECM est
normale.
1.
Placez la clé de contact sur la position "ON".
2.
Recouvrez le capteur avant pour qu'il cesse de fonctionn ...
Revue Technique Kia Cee'd: Module de contrôle de l'ESP / Composants et emplacement des composants
COMPOSANTS
1. Tuyau avant-gauche
2. Tuyau arrière droit
3. Tuyau arrière-gauche
4. Tuyau avant droit
5. MC2
6. MC1
7. Module de contrôle de l'ESP (HECU)
8. Amortisseur
9. Support
...
