Kia Ceed: Entretien / Fusibles

■ Type à filament

■ Type à cartouche

■ Type à Fusible autoréarmable

■ Borne de fusible de la batterie (BFT)

Le système électrique d’un véhicule est protégé des dommages liés à une surcharge électrique par des fusibles.

Ce véhicule dispose de 3 (ou 4) boîtiers de fusibles, l’un situé dans le panneau d’appui côté conducteur, les autres, dans le compartiment moteur.

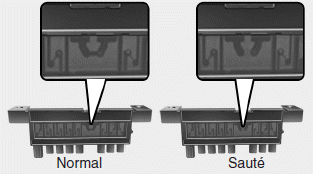

Si un éclairage, un accessoire ou une commande de votre véhicule ne fonctionne pas, contrôlez le fusible du circuit correspondant. Lorsqu’un fusible a sauté, l’élément situé à l’intérieur est fondu.

Si le système électrique ne fonctionne pas, contrôlez d’abord le boîtier de fusibles du panneau de protection côté conducteur.

Toujours remplacer un fusible sauté par un fusible du même calibre.

Avant de remplacer un fusible défectueux, placez-vous en lieu sûr, coupez le moteur et l'ensemble des appareils électriques, puis débranchez le câble négatif de la batterie.

Si le fusible de remplacement saute à son tour, cela révèle l’existence d’un problème électrique. Évitez d'utiliser le système concerné et faites appel à un concessionnaire Kia agréé.

Quatre types de fusibles sont utilisés : le fusible à lame pour l'intensité inférieure, le fusible à cartouche, le fusible de borne de batterie et le fusible autoréarmable pour les intensités supérieures.

AVERTISSEMENT - Remplacement des fusibles

• Remplacez toujours un fusible sauté uniquement par un fusible du même calibre.
• L’emploi d’un fusible d’un calibre supérieur risque de provoquer des dommages et de déclencher un incendie.
• Ne remplacez jamais le fusible approprié par du fil ou un film d'aluminium, même en cas de réparation temporaire. Il risque de provoquer des dommages importants du câblage et de déclencher un incendie.
• Ne procédez pas à des modifications ou des ajouts arbitraires sur le câblage électrique du véhicule.

ATTENTION

N’utilisez ni tournevis ni autre objet métallique pour retirer les fusibles, car cela risquerait de provoquer un court-circuit et d’endommager le système.

✽ REMARQUE

La véritable étiquette du panneau de fusibles/relais peut différer des éléments installés.

ATTENTION

• Lorsque vous remplacez un fusible ou un relais défectueux, assurez-vous que le nouveau fusible ou relais est bien fixé. Un fusible ou relais mal fixé peut endommager le câblage et les systèmes électriques du véhicule et entraîner un risque d'incendie.
• N'enlevez ni les fusibles, ni les bornes, ni les relais fixés à l'aide de vis ou d'écrous. En effet, ils peuvent être mal fixés et présenter un risque d'incendie. Si un fusible, une borne ou un relais fixé à l'aide de vis ou d'écrous est défectueux, faites appel à un concessionnaire Kia agréé.
• Dans les prises prévues pour les fusibles ou les relais, branchez uniquement des fusibles ou des relais, sous peine de créer des faux-contacts et d'entraîner un dysfonctionnement du système.
• N'introduisez pas de tournevis ou de câbles supplémentaires dans la borne initialement conçue pour les fusibles et les relais. Un faux contact pourrait endommager ou brûler le système électrique et le câblage du véhicule.

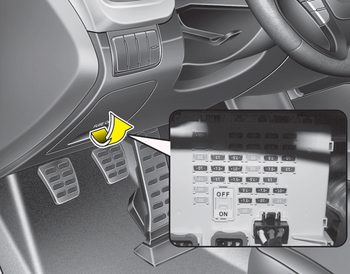

Remplacement du boîtier de fusibles du tableau de bord

1. Placez le contacteur d’allumage et tous les autres commutateurs en position « Off ».

2. Ouvrez le couvercle du boîtier de fusibles.

3. Retirez le fusible suspecté. Utilisez l’outil d’extraction placé dans le boîtier de fusibles du compartiment moteur.

4. Contrôlez le fusible extrait, remplacezle s’il est sauté.

5. Insérez un nouveau fusible du même calibre et assurez-vous qu’il est bien fixé dans les clips.

S'il présente du jeu, nous vous conseillons de faire appel à un concessionnaire Kia agréé.

Si vous ne disposez pas de fusible de rechange, utilisez un fusible de même calibre provenant d’un circuit qui n’est pas indispensable au fonctionnement du véhicule, tel que le fusible de l’allumecigare.

Si les phares, les feux antibrouillard, les feux de direction, les feux de position ou les lampes intérieures ne fonctionnent pas, mais que les ampoules fonctionnent correctement, nous vous conseillons de consulter un concessionnaire Kia agréé.

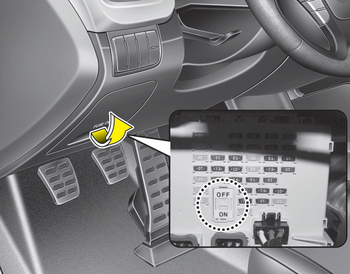

Commutateur de fusibles

Placez toujours le commutateur de fusibles en position ON.

Si vous mettez le commutateur d'activation du mode en position OFF, certains éléments tels que l'horloge audio et numérique, doivent être réinitialisés et l'émetteur (ou la clé intelligente) peut ne pas fonctionner correctement.

Lorsque le commutateur de fusibles est en position OFF, le message « Activer le commutateur de fusibles » s'affiche.

ATTENTION

• Placez toujours le commutateur de fusibles en position ON pendant que vous conduisez le véhicule.
• Ne déplacez pas le commutateur de fusibles à répétition. Le commutateur de fusibles pourrait s'endommager.

✽ REMARQUE

Si vous devez garer votre véhicule pour des périodes prolongées de plus d'un mois, placez le commutateur de fusibles en position OFF pour éviter que la batterie ne se décharge.

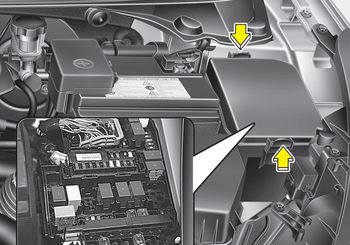

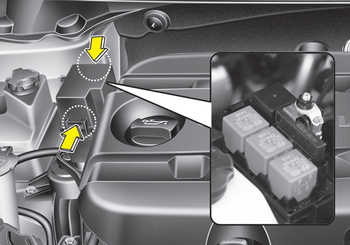

Remplacement d’un fusible du boîtier situé dans le compartiment moteur

Diesel uniquement

1.Placez le contacteur d’allumage et tous les autres commutateurs en position « Off ».

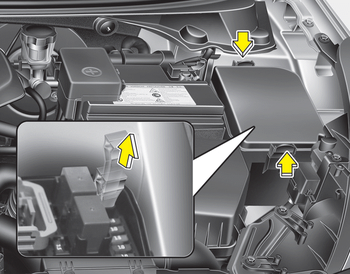

2.Pour retirer le couvercle du boîtier de fusibles, appuyez sur le bouton et tirez. Lorsque le fusible à lame est débranché, retirez-le à l'aide de la pince à fusible située dans le boîtier à fusibles du compartiment moteur. Remplacez-le ensuite par un fusible de même ampérage.

3. Contrôlez le fusible extrait, remplacezle s’il est sauté. Pour retirer ou insérer le fusible, utilisez l'extracteur de fusible situé dans le boîtier de fusibles du compartiment moteur.

4.Insérez un nouveau fusible du même calibre et assurez-vous qu’il est bien fixé dans les clips.

S'il présente du jeu, nous vous conseillons de faire appel à un concessionnaire Kia agréé.

ATTENTION

Après avoir vérifié la boîte de fusible dans le compartiment moteur, installez le couvercle de la boîte de fusible correctement. Sinon, une fuite d'eau peut entraîner des panes électriques.

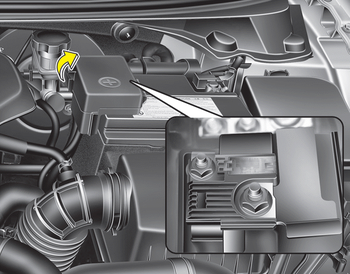

Fusible principal

Si les équipements électriques ne fonctionnent pas bien que les fusibles du panneau intérieur et du compartiment moteur ne soient pas défectueux, ou si plusieurs d'entre eux ne fonctionnent pas en même temps, il se peut que le fusible principal soit défectueux (type portefusibles sur batterie) à l'intérieur du cache de la batterie (+).

Si le fusible principal a sauté, il faut le remplacer comme suit :

1. Coupez le moteur.

2. Débranchez le câble négatif de la batterie.

3. Retirez les écrous représentés dans l'illustration ci-dessus.

4. Remplacez le fusible par un fusible neuf de même ampérage.

5. Réinstallez dans l'ordre inverse du retrait.

ATTENTION

• Après avoir vérifié le fusible principal, installez le couvercle en toute sécurité lorsque vous fermez le couvercle puis vérifiez le bruit au verrouillage. Dans le cas contraire, une fuite d'eau peut entraîner des pannes électriques.
• Inspectez visuellement le couvercle de la batterie pour vous assurer qu'il est correctement fermé. S'il n'est pas correctement fixé, de l'humidité peut y pénétrer et endommager le système électrique.

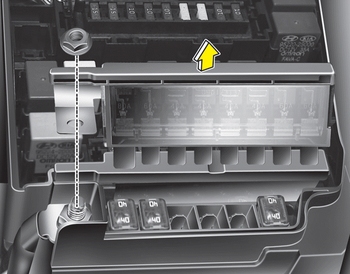

Fusible autoréarmable

Si le fusible principal est sauté, il doit être retiré comme suit :

1. Coupez le moteur.

2. Débranchez le câble négatif de la batterie.

3. Démontez le panneau de fusibles sur le côté droit du compartiment moteur.

4. Retirez les écrous représentés dans l'illustration ci-dessus.

5. Remplacez le fusible par un neuf du même calibre.

6. Procédez à la réinstallation en suivant l'ordre inverse du démontage.

✽ REMARQUE

Si le fusible autoréarmable ou le fusible principal est défectueux, nous vous conseillons de faire appel à un concessionnaire Kia agréé.

• Description du boîtier de relais / de fusibles
