Kia Ceed: Ouverture centralisée à distance et alarme antivol / Transmetteur / Procédures de réparation

Revue Technique Kia Cee'd / Système électrique de carrosserie / Ouverture centralisée à distance et alarme antivol / Transmetteur / Procédures de réparation

Contrôle

1.	Vérifiez que la lampe rouge ne clignote pas lorsque le bouton de verrouilage de la commande du transmetteur est pressé.

Si le voyant rouge ne clignote pas, retirez la batterie (A) et contrôlez-en la tension.

Tension standard : 3 V

3.	Insérez la batterie (A) dans le testeur (09954-2p100).

4.	Poussez sur le bouton test et si "0.00" s'affiche à l'écran, cela signifie que la tension de la batterie est de 2 V ou moins.

5.	Si "L" s'affiche sur l'écran, cela signifie que la puissance de la batterie est faible et qu'elle a besoin d'être remplacée.

6.	Pour empêcher une décharge d'électricité, mettez le testeur hors tension.

7.	Remplacez la batterie de l'émetteur par une neuve si la tension est une puissance faible puis essayez de verrouiller et déverrouiller les portes avec l'émetteur en appuyant sur le bouton de verrouillage et déverrouillage cinq ou six fois.

8.	Si les portes se verrouillent et se déverrouillent le transmetteur fonctionne, mais si les portes ne se verrouillent et déverrouillent pas, enregistrez le code de le transmetteur puis essayez de verrouiller et déverrouiller les portes.

Si les portes se verrouillent et se déverrouillent, cela signifie que la télécommande fonctionne correctement. Dans le cas contraire, remplacez l'émetteur.

Une batterie mise au rebut de façon inadéquate peut être nocive pour l’environnement et la santé humaine.

Mettez la batterie au rebut conformément aux lois ou normes locales.

Enregistrement de code du transmetteur (avec GDS)

1.	Connectez le câble DLC de GDS au connecteur de liaison de données (16 broches) dans le rembourrage inférieur anti-collision du côté du conducteur, branchez GDS.

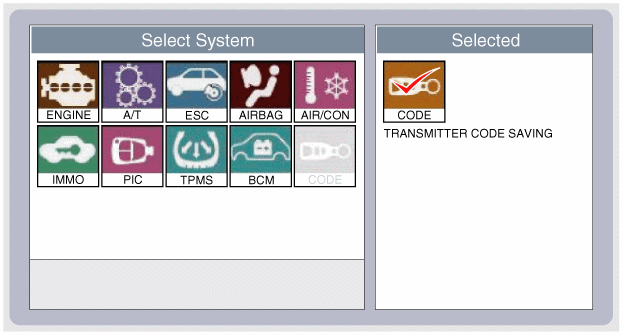

2.	Sélectionnez le modèle de véhicule, puis composez "SAUVEGARDE DE CODE".

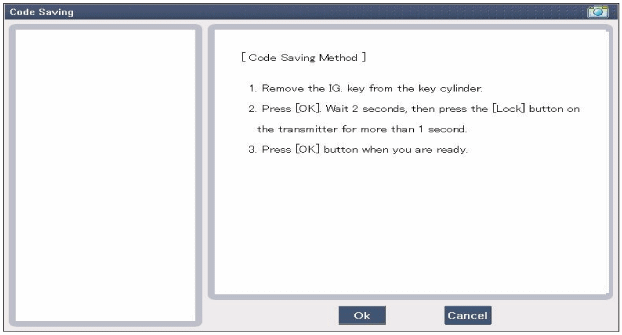

3.	Après la sélection du menu "SAUVEGARDE DE CODE", appuyez sur la touche "ENTER", l'écran sera montré comme ci-dessous.

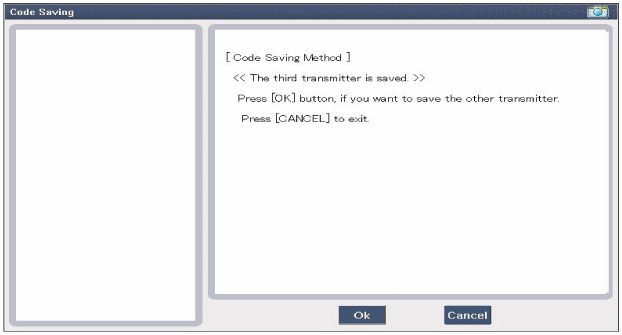

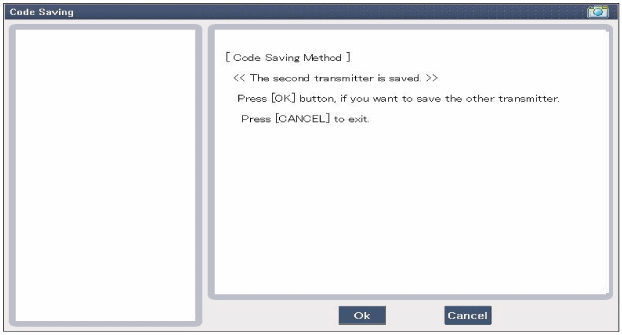

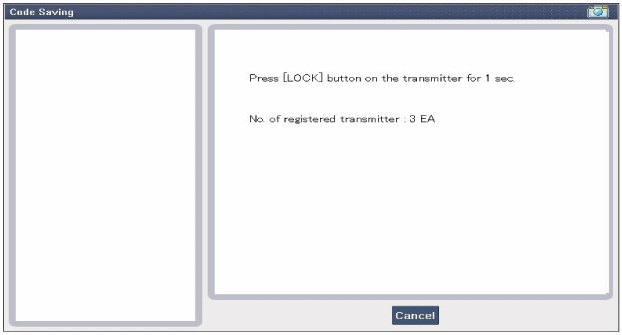

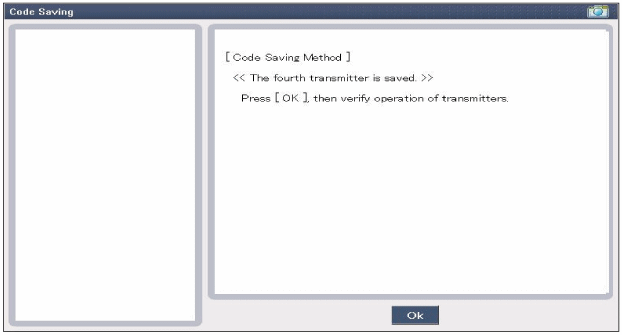

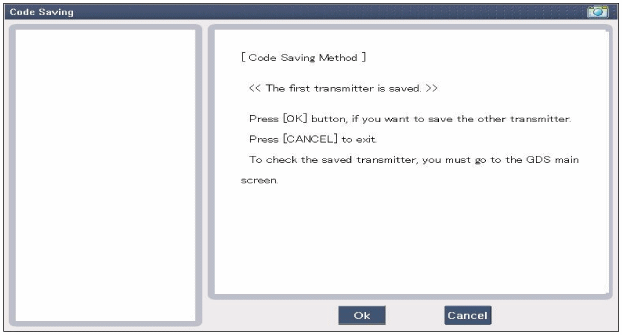

4.	Après avoir retiré la clé de contact du barillet, appuyer sur la touche "ENTER" pour passer au mode de codage suivant. Une fois les étapes 1 à 4 effectuées, le codage est terminé.
