| Description ESP |

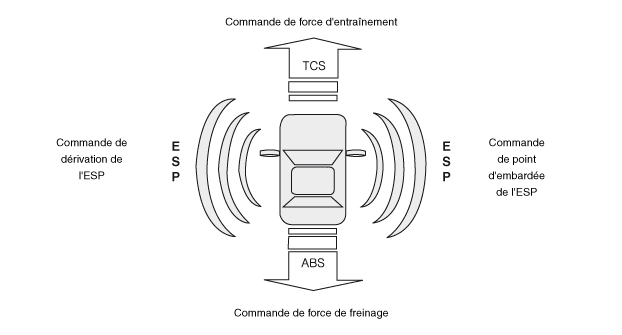

La sécurité au volant possède maintenant un nom : ESP, le dispositif électronique
de stabilité commandée.
Le dispositif ESP perçoit les conditions de conduite critiques, telles que réactions
paniquées lors de situations dangereuses, et stabilise le véhicule par le freinage
isolé des roues et l'intervention de la commande de moteur, sans que le conducteur
n'active les freins ou l'accélérateur.
Le dispositif ESP ajoute une fonction supplémentaire nommée “Contrôle actif
de mouvement de lacet (AYC)” aux fonctions ABS, TCS, EBD et ESP. Etant donné
que la fonction ABS/TCS contrôle le patinage des roues pendant le freinage et
l’accélération et qu’elle intervient dans la dynamique longitudinale du véhicule,
le contrôle actif de lacet stabilise le véhicule dans son axe vertical.
Cela est réalisé grâce à l'action du frein individuel de la roue et de l'adaptation
instantanée du couple du moteur sans besoin que le conducteur n'agisse.
Le dispositif ESP se compose essentiellement de trois ensembles : les capteurs,
l'unité de commande électronique et les actionneurs.
Le système de contrôle de la stabilité fonctionne évidemment à toutes les conditions
de conduite ou routières. Dans certaines conditions de conduite, la fonction
ABS/TCS peut être activée en même temps que la fonction ESP en réponse à une
commande du conducteur.
En cas de panne de la fonction de contrôle de la stabilité, la fonction de sécurité
basique, ABS, est maintenue.
DESCRIPTION DU COMMANDE ESP
Le système ESP comprend les fonctions ABS/EBD, TCS et AYC (contrôle actif de
mouvement de lacet).
Fonction ABS/EBD : L’ECU transforme le signal du capteur actif (vitesse active)
venant des capteurs des 4 roues en forme d'onde rectangulaire. En tenant compte
de l’entrée de ce signal, l’ECU calcule la vitesse du véhicule et l’accélération
& décélération des quatre roues. Et l'ECU juge si ABS/EBD doivent être activés
ou non.
La fonction TCS empêche le dérapage des roues motrices en exerçant plus de pression
sur les freins et en réduisant le couple moteur au moyen d’une communication
CAN. La fonction TCS utilise le signal du capteur de vitesse de roue pour déterminer
si la roue glisse plus vite que la fonction ABS.
La fonction AYC empêche les mouvements instables du véhicule. Pour déterminer
la manoeuvre du véhicule, la fonction AYC utilise les signaux de capteur de
manoeuvre (capteur d’angle du lacet, capteur d’accélération latérale, capteur
d’angle de volant).
Si la manœuvre du véhicule est instable (Sur-virage et sous-virage) la fonction
AYC applique la pression de freinage sur une certaine roue et envoie le signal
de réduction du couple moteur à travers le CAN.
Après le contact, l'ECU recherche continuellement les erreurs du système. (auto-diagnostic)
Si une erreur est détectée dans le système, l'ECU (Unité de contrôle électronique)
en informe le conducteur grâce à l'avertisseur lumineux BRAKE/ABS/ESP (Frein/Système
ABS/Dispositif de Stabilité Electronique). (avertisseur à sûreté intégrée).

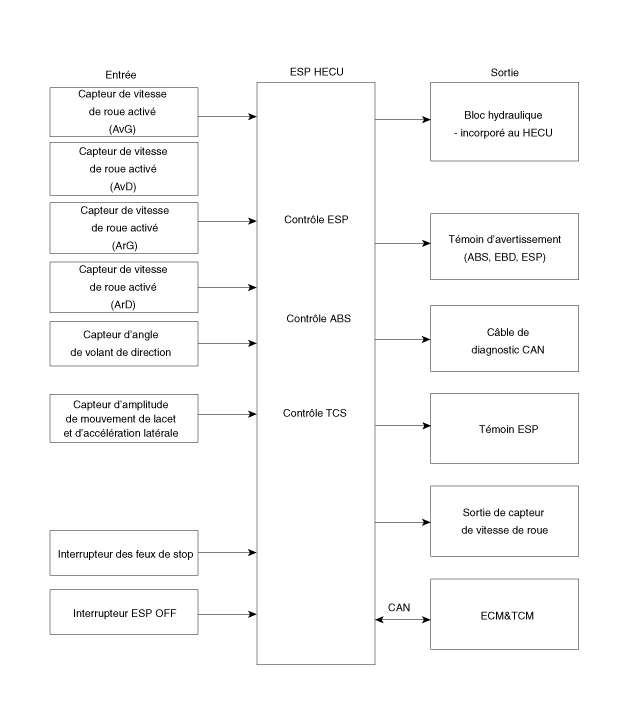

Diagramme d'entrée et de sortie
| MODE FONCTIONNEMENT ESP |
| 1. |
Étape 1
L'ESP analyse l'intention du conducteur.
|
| 2. |
ÉTAPE 2
Le déplacement du véhicule ESP est analysé.
|
| 3. |
ÉTAPE 3
L'HECU calcule la stratégie requise, puis actionne les valves appropriées
et envoie les requêtes de contrôle du couple à travers le CAN pour maintenir
la stabilité du véhicule.
|
MODE FONCTIONNEMENT ESP
| 1. |

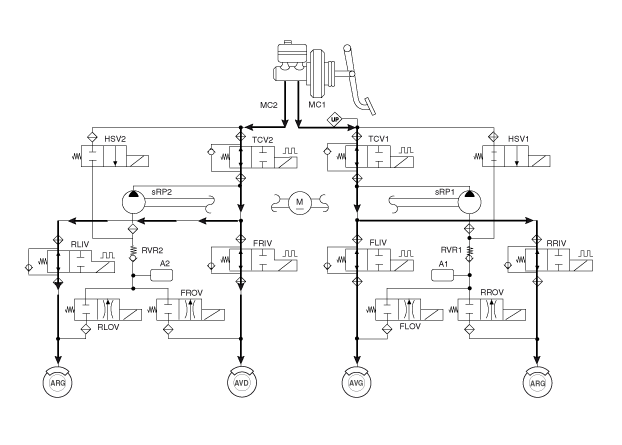

ESP Non-actif - Freinage normal.
|
| 2. |

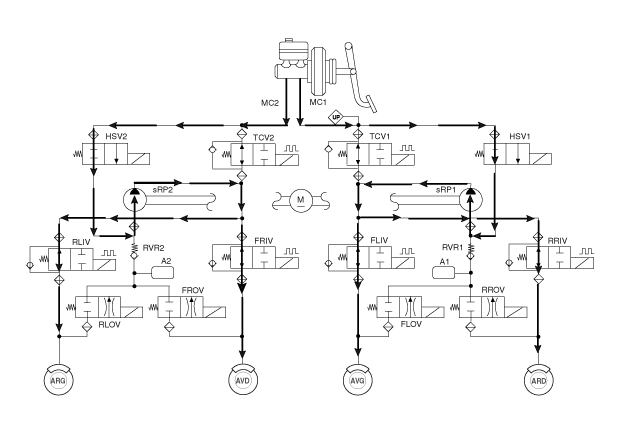

MODE AUGMENTATION ESP
|
| 3. |

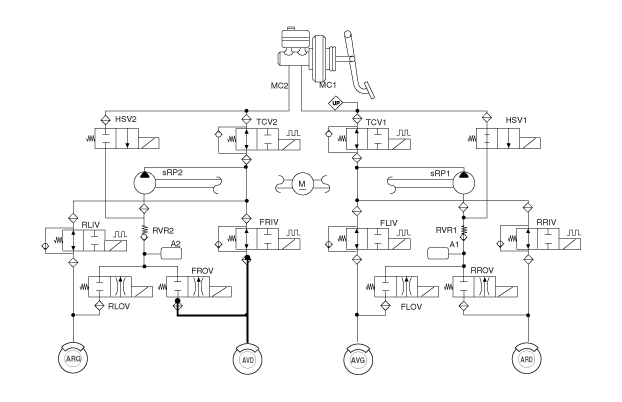

MODE MAINTIEN ESP (FR est seulement contrôlé)
|
| 4. |

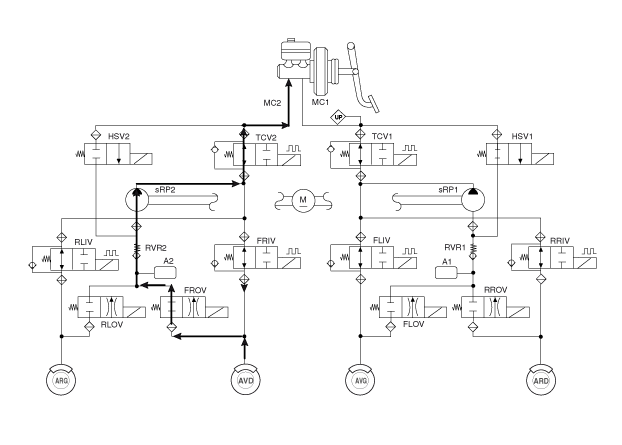

MODE DIMINUTION ESP (FR est seulement contrôlé)
|
LAMPE TÉMOIN ABS
Le voyant d'alarme actif de l'ABS indique l'auto-test et l'état de panne de
l'ABS. Le témoin d'alerte de l'ABS est allumé :
| – |
Lors de la phase d'initialisation après ALL ON. (continuellement 3 secondes).
|
| – |
En cas de désactivation des fonctions ABS liées à une panne.
|
| – |
En mode diagnostic.
|
| – |
Quand le connecteur ECU est séparé de l'ECU.
|
Témoin d'avertissement de frein de stationnement/distribution de force de freinage
électronique
Le module active du témoin d'avertissement EBD indique l'auto-test et l'état
de panne de EBD. Cependant, si l'interrupteur de frein de stationnement est
activé, le témoin d'anomalie EBD demeurera illuminé quelle que soit la fonction
EBD en cours. Le témoin d'avertissement de EBD est allumé :
| – |
Lors de la phase d'initialisation après ALL ON. (continuellement 3 secondes).
|
| – |
Quand l'interrupteur du frein de stationnement est ON ou quand le niveau
du liquide des freins est bas.
|
| – |
Quand la fonction EBD est défectueuse.
|
| – |
En mode diagnostic.
|
| – |
Quand le connecteur ECU est séparé de l'ECU.
|
Fonction ESP/Témoin d'avertissement (système ESP)
Le témoin d'avertissement/de fonction de l'ESP indique l'auto-test et l'état
de fonctionnement de l'ESP.
Le témoin d'avertissement/de fonction ESP fonctionne dans les cas suivants :
| – |
Lors de la phase d'initialisation après ALL ON. (continuellement 3 secondes).
|
| – |
En cas de blocage des fonctions ESP du fait d'une défaillance.
|
| – |
En mode diagnostic.
|
| – |
Quand la commande ESP est en fonctionnement. (clignotement - 2 Hz)
|
Témoin ESP OFF (système ESP)
Le témoin ESP OFF indique l'auto-test et l'état de fonctionnement de l'ESP.
Le témoin ESP OFF s'allume dans les cas suivants :
| – |
Lors de la phase d'initialisation après ALL ON. (continuellement 3 secondes).
|
| – |
Quand le conducteur éteint la fonction ESP grâce à l’interrupteur on/off.
|
Interrupteur ESP ON/OFF (système ESP)
| • |
1ère étape
La fonction de commande du moteur ESP s'arrête lorsque l'indicateur
ESP OFF sur le groupe d'instruments est activé en appuyant sur le bouton
ESP OFF pendant 0,15 seconde. (La fonction de commande de frein fonctionne
normalement.)
|
| • |
2e étape
La fonction de commande de frein et du moteur ESP s'arrête lorsque l'indicateur
ESP OFF sur le groupe d'instruments est activé en appuyant sur le bouton
ESP OFF pendant 3 secondes.
|
Composants et emplacement des composants
COMPOSANTS
1. Module de contrôle de l'ESP (HECU)
2. Capteur de vitesse de roue avant
3. Capteur de vitesse de la roue arrière
4. Capteur de l'angl ...
Diagrammes schématiques
Diagramme de circuit - ESP(1)
Diagramme de circuit - ESP(2)
Diagramme de circuit - ESP
(3)
Diagramme de circuit - ESP
(4)
...
