Kia Ceed: Bouton du système de démarrage du moteur / Description et fonctionnement

Revue Technique Kia Cee'd / Système électrique de carrosserie / Bouton du système de démarrage du moteur / Description et fonctionnement

Description

DESCRIPTION GÉNÉRALE zDE L′INSTALLATION

Le système présente les caractéristiques suivantes :

–	La machine humaine interface à travers un bouton 1-étape pour le changement de borne et le démarrage du moteur.

–	Commande des relais externes pour le changement de borme ACC/ALL1/ALL2 et le DÉMARREUR sans utilisation d'interrupteur d'allumage mécanique.

–	Verrouillage de la colonne de direction avec un dispositif ESCL, contrôle du statut du véhicule pour assurer l'activation sûre d'ESCL.

–	Indication du statut du véhicule via LED ou messages explicites affichés.

–	Fonction de l'immobilisateur par communication de tranpondeur AvG entre le fob et bouton marche/arrêt.

–	Architecture récurrente pour haute dépendance de système

–	Interface avec réseau de communication véhicule CAN vitesse lente.

–	Interface avec réseau de communication véhicule LIN dépendant de la plateforme

Les fonctions RKE et SMK ne sont pas considérées comme faisant partie de ce système de bouton de démarrage moteur et sont spécifiés dans un système séparé.

Fonction principale du système

–	Verrouillage/déverrouillage de la colonne de direction avec ESCL.

–	Changement des bornes ACC/ALL1/ALL2.

–	Commande de la ligne BAT (côté haut) du relais du DÉMARREUR basé sur le communication avec EMS ECU.

–	Gestion de la fonction de l'immobilisateur.

–	Gestion de la fonction avertissement BES.

Bouton du système de démarrage du moteur

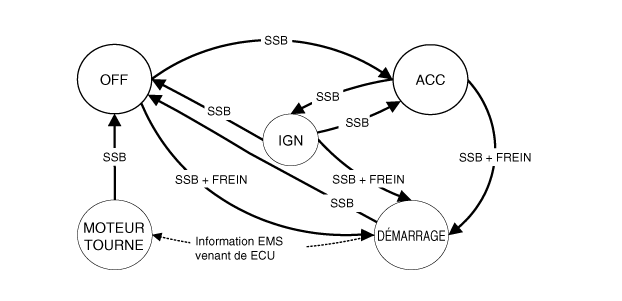

Le Système bouton démarrage permet au conducteur de faire fonctionner le véhicule en appuyant simplement sur un bouton (appelé SSB) au lieu d'utiliser une clé mécanique standard. Il permet également de verrouiller et déverrouiller la colonne de direction (appelée ESCL) sans action spécifique de la part du conducteur.

Si le conducteur appuie sur le SSB avec les conditions prérequises sur les freins, l'authentification fob et la transmission de statut sont remplis, le système BES effectue le verrouillage/déverrouillage de la colonne de direction, la commande de la borne et le démarrage du moteur.

Le conducteur peut relâcher le SSB dès que la séquence est initiée. Après une réponse positive de la demande à l'immobilisateur, le système active le moteur du démarreur et communique avec EMS pour contrôler le statut du moteur aui tourne et arrêter le démarreur.

Le conducteur peut arrêter le moteur par un appui court sur SSB si le véhicule est déjà à l'arrêt. L'arrêt d'urgence du moteur est possible par un appui long sur SSB ou 3 appuis consécutifs si le véhicule est en mode MOTEUR TOURNANT.

Si les conditions de démarrage du moteur ne sont pas remplies alors qu'un appui sur SSB est détecté et un fob valide authentifié, le système déverrouille la colonne de direction et change les bornes sur ALL: un autre appui sur SSB est nécessaire pour démarrer le moteur.

Pour un véhicule équipé du système SMK, l'authentification fob ne demande aucune action de la part d'un conducteur. Pour le mode démarrage de dépannage ou pour les véhicules sans SMK, le conducteur doit actionner le bouton marche/arrêt.

•	Commande allumage et moteur ON/OFF en envoyant un signal à IPM.

•	Affichage de statut par témoin DEL ON/OFF. (Ambre ou bleue)

Condition Indicateur ON/OFF à condition d'allumage de clé Off

N°	Témoin caractère	de validation
1	Témoin indicateur ON	Porte ouverte, feux arrière ON, ACC, ALL ON
2	Témoin indicateur 30 sec ON → Témoin OFF	Porte fermée, feux arrière OFF, ALL OFF
3	Témoin indicateur OFF	Télécommande VERR, VERR passif
4	Rhéostat aux feux arrière ON (voyant d'éclairage)

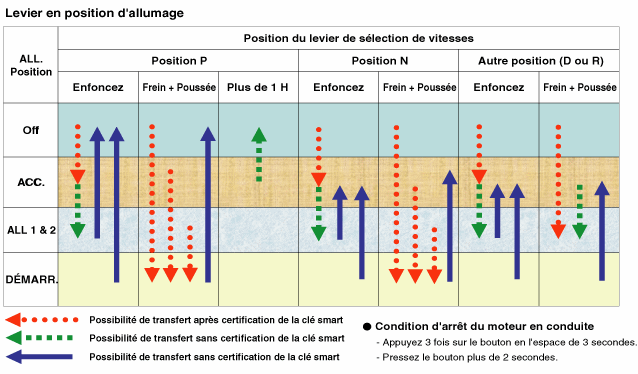

Condition indicateur ON/OFF selon position de clé d'allumage

N°	Condictions de l'allumage	Statut de la DEL du bouton Marche
1	Allumage off	DEL OFF
2	ALL ACC	DEL couleur ambre ON
3	ALL ON (moteur OFF)	DEL couleur Bleue ON
4	Démarrage	Maintenez le statut de la DEL avant le démarrage
5	FONCTIONNEMENT DU MOTEUR	DEL OFF

Communication sans fil

Les ondes électromagnétiques sont utilisées pour échanger des informations entre le véhicule et le FOB. Deux types de clé RKE peuvent compléter le système BES :

–	La clé RKE non-intelligente

–	FOB clé Smart

Actuellement le système BES possède toujours le FOB CLÉ SMART.

Le transmetteur, le receveur et les antennes requis pour la communication entre le fob et le véhicule dépendent des fonctionnalités et des zones régionales.

Les fonctions de RKE et de la CLÉ SMART sont dans des documents séparés. Référez-vous au système clé Smart pour plus de détails à propos des fonctions CLÉ SMART.

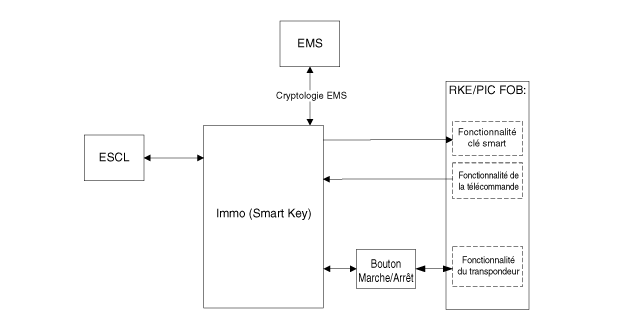

Clés SMART

SMK gère toutes les fonctions relatives à :

•	Gestion du bouton Marche Arrêt (SSB),

•	Communication de l'immobilisateur (avec unité de système de gestion du moteur pour l'activation de l'immobilisateur),

•	Commande ESCL,

•	Serveur d'authentification (validité du transpondeur et en cas d'authentification fob passive de l'option SMK),

•	Contrôle de consistence du système,

•	Diagnostic système,

•	Commande d'affichage de message/avertisseur sonore

L'unité se comporte en rôle Maître dans tout le système.

Dans le cas d'une application SMK, par exemple "Accès Passif", "Verrouillage Passif" et "Autorisation Passive sont intégrées pour les opérations de changement d'ESCL/Borne".

Il collecte des informations à propos du statut du véhicule provenant des autres modules (vitesse du véhicule, statut de l'alarme, porte conducteur ouverte...), lit les entrées (par exemple SSB, Bouton Verrouillage, Interrupteur position de STATIONEMENT), commande les sorties (par exemple antennes intérieures et extérieures) et communique avec les autres dispositifs via le réseau CAN ainsi que les interfaces de ligne simple.

Le diagnostic et l'apprentissage des composants du système BES sont également gérés par SMK.

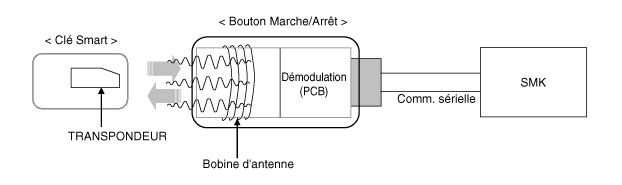

Transpondeur

Relais de démarreur et borne

Les relais sont utilisés pour changer les bornes ACC/ALL1/ALL2. Les relais normalement ouverts seront gérés par l'unité SMK et situés soit dans le compartiment passager ou moteur selon l'architecture du véhicule.

Seule une bobine de relais est connectée aux sorties de borne de l'unité SMK.

Ces relais doivent intégrer une résistance connectée en parallèle à la bobine pour réduire les tendances évolutives pendant la communication.

Bouton Marche/Arrêt (SSB)

Un bouton poussoir à une étape est utilisé pour que le conducteur fasse fonctionner le véhicule. L'appui sur ce bouton permet :

•	L'activation des modes d'alimentation "Off", "Accessoire", "Allumage" et "Démarrage" en passant aux bornes correspondantes

•	Le démarrage du moteur

•	L'arrêt du moteur

Le contact est assuré par un micro interrupteur et une lampe de secours est fournie pour souligner le marquage du bouton si nécessaire.

Deux (2) DEL de couleur sont situées dans le centre du bouton pour afficher les statuts du système. Un autre éclairage DEL est aussi intégré dans le SSB pour éclairer les caractères de "Marche/Arrêt du moteur".

Verrouillage de la colonne de direction électronique (ESCL)

L'ESCL est nécessaire pour le verrouillage de la colonne de direction pour éviter l'usage non autorisé du véhicule. Pour obtenir le niveau intégral de sécurité requis, l'ESCL est commandé et contrôlé par le SMK. Cette architecture récurrente garantit que le moteur ESCL est alimenté uniquement pendant l'opération de verrouillage/déverrouillage et qu'il est déconnecté des lignes de batterie et de masse pour éviter les opérations inattendues lorsque le véhicule est en mouvement.

Les données sont échangées entre ESCL et SMK via une interface de communication sérielle cryptée.

Tableau d'état du système Bes

États du système en mode appris

En mode appris, le système BES peut être en 6 états différents selon les statuts des bornes, ESCL et le statut du moteur :

État du système	État de la borne	État ESCL	STATUT DU MOTEUR
1. OFF - verrouillé	OFF	À VERRouillé	ARRÊT
2. OFF - déverrouillé	OFF	Déverrouillé	ARRÊT
3. ACC	AUDIO	Déverrouillé	ARRÊT
4. ALL	ALL1, ALL2, ACC	Déverrouillé	ARRÊT
5. Démarrage	ALL1, démarrage	Déverrouillé	Démarrage
6. ALL - moteur	ALL1, ALL2, ACC	Déverrouillé	EN MARCHE (signifie "tourne seul")

En se référant aux bornes, les états du système décrits dans le tableau ci-dessus sont les mêmes que ceux du système basé sur un interrupteur d'allumage mécanique. La seule différence avec le système basé sur un interrupteur d'allumage mécanique est que le système BES permet une transition spécifique de [OFF] à [DÉMARRAGE] sans passer par les états [ACC] et [ALL].

ÉTATS du système en MODE VIERGE

Le système BES peut être réglé en 5 états différents (OFF VERROUILLÉ si pas disponible en mode vierge), dépendant du statut des bornes, et du statut ESCL et moteur :

État du système	État de la borne	État ESCL	STATUT DU MOTEUR
1. OFF - DÉVERROUILLÉ	OFF	Déverrouillé	ARRÊT
2. ACC	AUDIO	Déverrouillé	ARRÊT
3. ALL	ALL1, ALL2, ACC	Déverrouillé	ARRÊT
4. Départ	ALL1, DÉMARRAGE avec modèle spécial d'activation voir chapitre 6.2.1 pour les détails	Déverrouillé	Démarrage
5. ALL - moteur	ALL1, ALL2, ACC	Déverrouillé	EN MARCHE (signifie "tourne seul")

Diagrammes schématiques

Schéma du circuit ...

Bouton Marche/arrêt / Composants et emplacement des composants

composant ...
