Kia Ceed: Système de commande du moteur / À capteur de débit d′air massique (MAFS) / Recherche de pannes

Fig 1) Vérifiez si la "Masse d'air par cylindre" est de 340 mg/tour ± 50 mg/tour sans le fonctionnement de EEGR au ralenti chaud (facteur de marche de fonctionnement de 5% de la soupape du commande de l'EEGR).

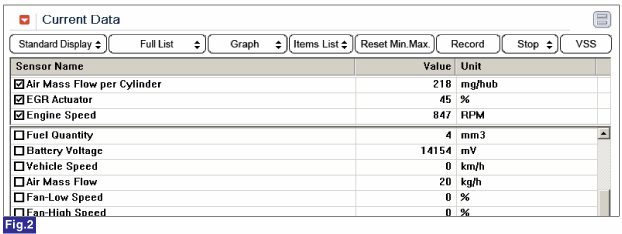

Fig 2) Vérifiez si la "Masse d'air par cylindre" est de 200mg/tour ± 50 mg/tour avec le fonctionnement de EEGR au ralenti chaud (facteur de marche de fonctionnement d'environ 45% de la soupape du commande de l'EEGR).
