Kia Ceed: Système de commande du moteur / Injecteur / Diagrammes schématiques

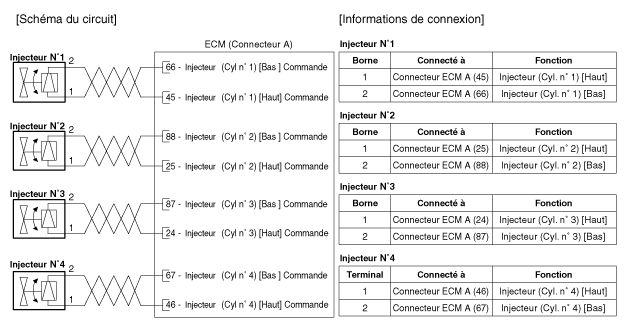

| Schéma du circuit |
Injecteur / Description et fonctionnement
Description
Le début d'injection et la quantité de carburant injectée sont réglés par des
injecteurs déclenchés électriquement. Les injecteurs remplacent les ensembles
...
Injecteur / Procédures de réparation
Contrôle
[Vérification de la résistance de la
bobine]
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débranch ...
