Kia Ceed: Orientation des phares et du feu anti-brouillard avant / Repère d'orientation

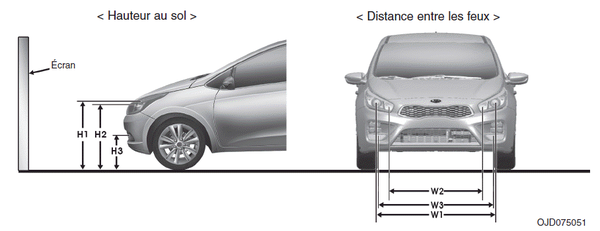

H1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de
croisement)
H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de
route)
H3 : Hauteur entre le point central de l'ampoule du feu antibrouillard et le
sol
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de
croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de
route)
W3 : Distance entre les deux points centraux de chaque ampoule de feu
antibrouillard

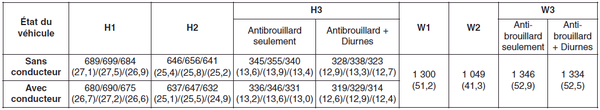

■ 3 et 5 portes et remorque

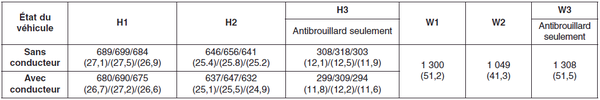

■ 3 et 5 portes (pour T-GDI)
■ 3 et 5 portes et remorque (Pack Sport)
Orientation des phares antibrouillard
avant
■ Type A
■ Type B
■ Type C
Vous pouvez orienter les phares
antibrouillard avant de la même manière
que les phares. Assurez-vous que les
phares antibrouillard et la batterie
fo ...
Feu de croisement (côté conducteur)
■ Basé sur un écran de 10 m
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orien ...
